しりもち事故と“お椀型の壁”修理

墜落したボーイング747型機は、事故の7年前に大阪空港で機体後部を地面に打ち付ける「しりもち事故」を起こしていた。この時、機体後部の「圧力隔壁」が損傷し、ボーイング社の作業チームが来日して修理を行っていた。

航空機は気圧が低く酸素が薄い高度を飛ぶため、客室内は地上と同じレベルまで気圧を上げている。「圧力隔壁」は気圧が低い場所から客室を守る“お椀型の壁”のことを指す。ボーイング社による修理は、壊れた隔壁の下半分を新品と交換するものだった。

ボーイング社の修理指示書には、上と下の隔壁の間に1枚の「継ぎ板」をはさみ、2列のリベット（鋲＝びょう）を打ってつなぐことが記されていた。しかし、実際には「継ぎ板」が途中で2枚にカットされていた。これによりリベットは1列しか効かず、強度は不足。金属疲労が進み隔壁破壊に至ったとされている。

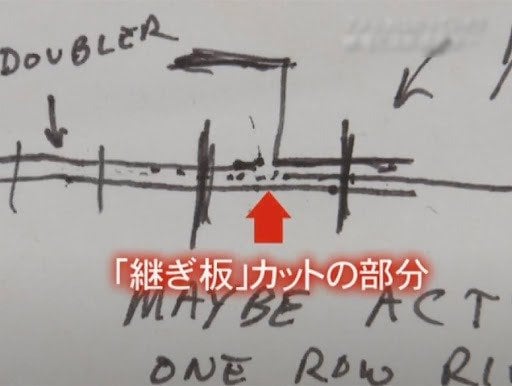

シュリード氏が描いた3つのイラストは、隔壁の断面を簡潔に示していた。1枚目は「正常な隔壁」2枚目は「正しく修理された場合の隔壁」そして3枚目に、事故機の隔壁の「継ぎ板」が途中で切れていることを“点線”で表現していた。

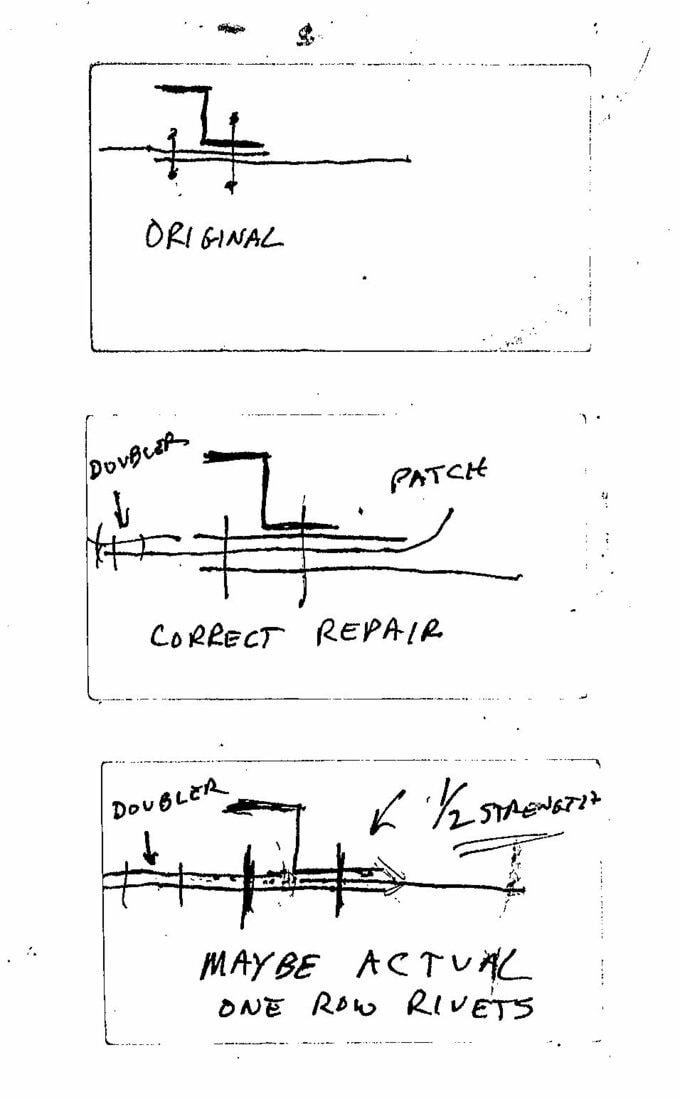

シュリード氏が藤原氏に渡した3つのイラスト（原本のコピー）
アメリカ側が修理ミスを示唆したイラスト（説明字幕を除く）

説明を聞いた藤原氏は…

藤原洋・元事故調査官
「（隔壁を）外からみていてもわからない。なんでそんなことまで知っているの？」

翌日から藤原氏は、昼食時も「隔壁」のそばに座り、残骸を眺めていたという。しかしシュリード氏が描いた「修理ミス」の痕跡はわからなかった。継ぎ目にシールが施されるなどしていたためだ。

藤原洋・元事故調査官
「我々の知らない情報を（アメリカは）持ってるんじゃないかなという感じは持ちましたがそれ以上、深くは考えなかった」

「名刺しか乾いた紙がなかった」イラスト描いた本人

筆者は、藤原氏からイラストの原本を借りアメリカへ向かった。御巣鷹の現場でイラストを描いたシュリード氏に会うためだ。シュリード氏は自身が描いたイラストと久しぶりに“再会”し、開口一番こう述べた。

シュリード・元NTSB調査官
「藤原氏にこの図を描いたことは、よく覚えています」

取材に応じたシュリード氏　2005年撮影

炎天下の事故現場、名刺の裏に描いたのには、訳があったという。

シュリード・元NTSB調査官
「あの時、名刺しか乾いた紙がなかったんです。汗でバックパックも、その中にしまっておいたノートも湿ってしまったのです。ですから、財布の中から名刺を取り出し、藤原氏の前でこの絵を描き、アメリカ調査チームが発見した内容を彼に説明したのです」

シュリード氏は、当時のアメリカ側の資料をもとに、名刺の裏に描いたイラストの根拠を説明した。

シュリード・元NTSB調査官
「チームに、金属疲労の専門家がいました。彼は、どうなれば圧力隔壁が壊れるかを試算したんです」

調査にあたってアメリカ側は、ひとつの「仮説」を打ち立てたという。7年前の「圧力隔壁」の修理が適切でなければどうなるのか。例えばリベットが1列しか効いていない場合、隔壁は何回の飛行まで耐えられるのか？

シュリード氏が保存している内部資料によると、試算の結果、隔壁破壊までの推定飛行回数は「1万3000回」。この数字が当該機の修理から事故までの飛行回数と極めて近かった。この仮説をもとに、アメリカは隔壁の修理ミスを突き止めたという。
